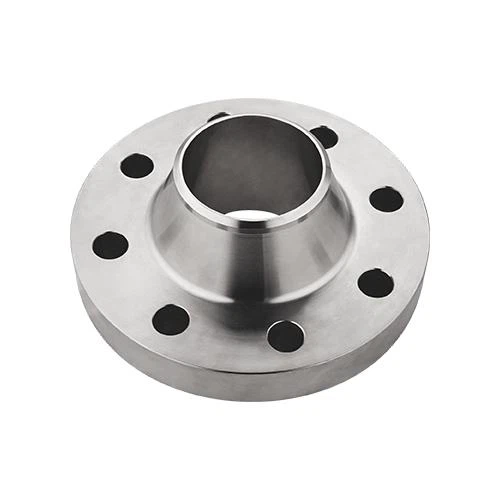

نام محصول:DIN Welding Neck Flange
به فلنگ با گردن اشاره دارد که دارای لوله گرد است و با قالب ریزی لب به لب با لوله متصل می شود. فلنگ های قالب گیری لب به لب تغییر شکل نمی دهند، به خوبی مهر و موم شده، به طور گسترده ای استفاده می شود، با الزامات سفت و الاستیک مربوطه و انتقال نازک شدن لب به لب معقول.
بازرسی از فولاد ضد زنگ فلنگ تقسیم سه راهی باید الزامات NB / T47013 برآورده. تست فشار، آزمون آزمون فشار آب را اتخاذ می کند، و محیط از آب پاک استفاده می کند. دمای آزمایش نباید پایین تر از ۵ درجه سانتی گراد باشد. هنگامی که تست استیل آستنیتیک تقسیم سه راه، محتوای یون کلرید در آب باید 50ppm تجاوز نمی کند. فشار آزمون توسط فرمول زیر محاسبه می شود: قبل از آزمون، سه راه باید برای استرس تحت فشار آزمون با توجه به 6.2.5 بررسی شود. پس از اتمام مونتاژ سه طرفه (نگاه کنید به شکل ۹-۱)، آن را روی نیمکت آزمایش تعمیر کنید و به آرامی فشار را به فشار طراحی افزایش دهد. پس از تایید اینکه نشتی وجود ندارد، همچنان فشار را به فشار آزمون مشخص شده افزایش می دهد. زمان نگه داشتن فشار به طور کلی کمتر از 10 دقیقه نیست؛ به فشار طراحی، نگه داشتن زمان کافی برای بازرسی، و فشار باید بدون تغییر در طول بازرسی باقی می ماند. استاندارد صلاحیت: در طول آزمایش، ظرف هیچ نشتی، تغییر شکل قابل مشاهده یا صدای غیرطبیعی ندارد. آزمون نشت باید با مقررات زیر منطبق: بررسی کنید که هیچ نشت واجد شرایط است; خطوط لوله حمل مایعات بسیار خطرناک و بسیار خطرناک و مایعات قابل اشتعال باید نشت مورد آزمایش قرار گیرد. تست نشت تست نشت باید پس از آزمون فشار واجد شرایط انجام شود. محیط آزمایش باید هوا باشد؛ فشار تست نشت باید فشار طراحی; تست نشت پورت باید در چک کردن مفاصل مهر و موم فلنگ تمرکز, مهر و موم از سوراخ تنظیم حلقه ضربه محکم و ناگهانی, و غیره, با کف عامل بازرسی ویژگی های محصول: دریچه از سری DCL عملگرهای الکتریکی خوب و دریچه های توپ فوق العاده کوتاه تشکیل شده است. در مقایسه با توپ های الکتریکی معمولی، دارای ساختار جمع و جور، حجم کوچک، وزن سبک، فاصله نزدیک بین صندلی دریچه و فلنگ پایانی، و رستگاری مواد کمتر است. ویژگی هایی مانند عملکرد آب بندی برتر.
فلنگ های فولاد ضد زنگ معمولاً برای مناسبت هایی با الزامات آب بندی سخت گیرانه مناسب هستند، و به طور گسترده ای در کنترل خودکار در صنایع شیمیایی، نفتی، دارویی، سبک و دیگر صنایع مورد استفاده قرار می گیرند. استفاده از ساختار توپ V شکل و عمل کننده های الکتریکی الکترونیکی می توانند متوجه تنظیم جریان شوند. مواد اولیه مورد استفاده برای ساخت اتصالات لوله و محصولات به پایان رسید و نیمه تمام خریداری شده و برون سپاری باید با اسناد صدور گواهینامه کیفیت واحد تولید همراه، و بخش خرید مواد باید بررسی و پذیرش مواد فولادی با توجه به صدور گواهینامه کیفیت. مواد بدون گواهی کیفیت باید در ساخت اتصالات لوله استفاده نمی شود. مواد، ترکیب شیمیایی و خواص مکانیکی مشخص شده در این استاندارد از GB150، GB/T20801 و استانداردهای ذکر شده استخراج می شوند. صفحه فولادی مواد رایج برای اتصالات لوله باید الزامات GB713 را برآورده کند. لوله های فولادی باید الزامات GB6479، GB9948، و GB/T8163 را برآورده کند. Forgings باید الزامات NB/T47008 کلاس II یا بالاتر را برآورده کند. صفحات گارد بالا و پایین و اتصالات کوتاه اتصالات لوله از صفحات فولادی، لوله های فولادی یا جعل به عنوان مشخص شده در جدول 5-2 ساخته شده است. فلنگ ها، مزایای فلنگ و پلاگین ها از جعل های مشخص شده در جدول ۵ تا ۲ ساخته شده اند. حلقه ضربه محکم و ناگهانی از 35 # و 40Cr مشخص شده در جدول 5-2 ساخته شده است. استفاده از مواد غیر از جدول 5-2 باید الزامات TSG ملی فعلی و استانداردهای مربوط به رگ های فشار و لوله کشی فشار را برآورده کند.
