سلام! من به عنوان تأمین کننده فلنج های مفصلی از فولاد آلیاژ ، اخیراً در مورد چگونگی ارتباط این فلنج ها با لوله ها سؤالات زیادی را دریافت کرده ام. بنابراین ، من فکر کردم که می خواهم برخی از بینش های این موضوع را به اشتراک بگذارم.
فلنج های مفصلی از جنس استیل آلیاژ اجزای بسیار جالبی در دنیای لوله کشی هستند. آنها به گونه ای طراحی شده اند که انعطاف پذیری و سهولت نصب را ارائه دهند ، به خصوص در سیستمهایی که جداسازی مکرر و مجدداً مجهز به آن هستند. اما دقیقاً چگونه به لوله ها متصل می شوند؟ بیایید شیرجه بزنیم.
1. اصول فلنج های مفصلی از جنس استیل آلیاژ
اول از همه ، بیایید بفهمیم فلنج مشترک دامان فولادی آلیاژ چیست. از دو قسمت اصلی تشکیل شده است: یک فلنج شل و انتهای خرد شده در دامان. فلنج شل می تواند آزادانه در اطراف لوله بچرخد ، که هنگام تراز کردن سوراخ های پیچ در حین نصب بسیار مفید است. انتهای خرد خرد شده دامنه به لوله جوش داده می شود ، و سپس فلنج شل روی آن می چرخد.
فولاد آلیاژ مورد استفاده در این فلنج ها استحکام عالی ، مقاومت در برابر خوردگی و دوام را به آنها می دهد. این امر باعث می شود آنها برای طیف گسترده ای از کاربردها ، از کارخانه های فرآوری شیمیایی گرفته تا خطوط لوله نفت و گاز مناسب باشند.
2.
اولین قدم برای اتصال فلنج اتصالی دامنه فولادی آلیاژ به یک لوله ، جوش دادن کف خرد شده باپ به لوله است. این یک فرآیند مهم است که نیاز به دقت و تخصص دارد.
قبل از جوشکاری ، لوله و انتهای خرد خرد شده دامنه باید به درستی تهیه شود. سطوح باید تمیز و عاری از هرگونه خاک ، زنگ زدگی یا گریس باشند. این یک جوش قوی و قابل اعتماد را تضمین می کند.
فرآیند جوشکاری بسته به نیازهای خاص پروژه می تواند متفاوت باشد. روشهای جوشکاری متداول شامل جوشکاری قوس فلزی محافظ (SMAW) ، جوش قوس تنگستن گاز (GTAW) و جوش قوس فلزی گاز (GMAW) است. هر روش مزایا و معایب خاص خود را دارد ، بنابراین انتخاب روش جوشکاری به عواملی مانند ضخامت لوله ، نوع فولاد آلیاژ مورد استفاده و محیط جوش بستگی دارد.
هنگامی که انتهای خرد خرد شده دامنه به لوله جوش داده شد ، مهم است که جوش را برای هرگونه نقص بازرسی کنید. این کار می تواند با استفاده از روشهای آزمایش غیر مخرب مانند آزمایش اولتراسونیک (UT) یا آزمایش رادیوگرافی (RT) انجام شود. در صورت یافتن هرگونه نقص ، آنها قبل از انجام مرحله بعدی باید تعمیر شوند.
3. نصب فلنج شل
بعد از اینکه انتهای خرد خرد شده با موفقیت در لوله جوش داده می شود ، مرحله بعدی نصب فلنج شل است. این یک فرایند نسبتاً ساده است.
ابتدا فلنج شل روی انتهای خرد خرد شده دامان می چرخد. اطمینان حاصل کنید که فلنج به درستی با سوراخ های پیچ در فلنج جفت گیری تراز شده است. سپس پیچ ها را از طریق سوراخ های پیچ قرار داده و با استفاده از آچار گشتاور آنها را محکم کنید. مهم است که پیچ ها را به طور مساوی محکم کنید تا از یک مهر و موم مناسب اطمینان حاصل شود.
هنگام سفت کردن پیچ ها ، توصیه می شود مشخصات گشتاور تولید کننده را دنبال کنید. بیش از حد محکم کردن پیچ ها می توانند به فلنج یا واشر آسیب برساند ، در حالی که تحت فشار قرار می گیرد ، می تواند منجر به یک مفصل نشتی شود.
4. با استفاده از واشرها برای مهر و موم بدون نشت
برای اطمینان از اتصال بدون نشت بین فلنج اتصالات دامنه فولادی آلیاژ و لوله ، از واشر استفاده می شود. واشر برای ایجاد مهر و موم و جلوگیری از نشت مایعات یا گازها بین فلنج ها قرار می گیرد.
بسته به کاربرد و شرایط کار ، انواع مختلفی از واشرها در دسترس است. برخی از واشر های متداول شامل واشرهای زخم مارپیچ ، واشرهای مشترک حلقه و واشرهای فیبر غیر ASBESTOS است.
هنگام انتخاب واشر ، مهم است که عواملی مانند فشار ، دما و سازگاری شیمیایی مایعات یا گاز را در نظر بگیرید. واشر باید بدون وخیم تر یا نشت ، بتواند در برابر شرایط عملیاتی مقاومت کند.
5. مزایای استفاده از فلنج های مفصلی از جنس استیل آلیاژ
اکنون که ما روش اتصال را پوشش داده ایم ، بیایید در مورد برخی از مزایای استفاده از فلنج های مفاصل زبانهای فولادی آلیاژی صحبت کنیم.
یکی از مهمترین مزایای انعطاف پذیری آنها است. امکان چرخش فلنج شل باعث می شود تراز کردن سوراخ های پیچ در حین نصب ، به خصوص در فضاهای تنگ ، آسانتر شود. این می تواند در وقت خود صرفه جویی کند و خطر خطاها را کاهش دهد.
مزیت دیگر سهولت آنها در جداسازی مجدد و مجدداً است. در سیستمهایی که تعمیر و نگهداری یا تعمیر لازم است ، فلنج های اتصالی فولادی آلیاژ را می توان به راحتی برداشته و بدون آسیب رساندن به لوله یا فلنج مجدداً نصب کرد.
فلنج های مفاصل فولادی آلیاژ همچنین مقاومت در برابر خوردگی عالی را ارائه می دهند. فولاد آلیاژ مورد استفاده در این فلنج ها برای مقاومت در برابر محیط های سخت و جلوگیری از زنگ زدگی و خوردگی طراحی شده است. این امر باعث می شود آنها برای استفاده در صنایعی مانند فرآوری شیمیایی ، نفت و گاز و دریایی مناسب باشند.
6. محصولات مرتبط

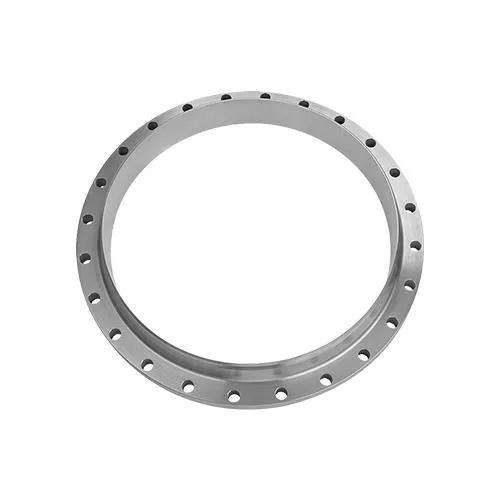

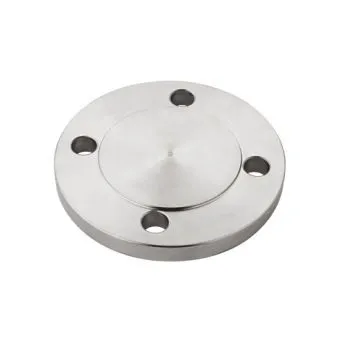

اگر به انواع دیگر فلنج های فولادی آلیاژ علاقه دارید ، ما نیز ارائه می دهیمفلنج های کور BS4504 PN16باصفحه کور کاراکتر آلیاژ 8 کاراکتروتفلنج لوله فلزی با قطر بزرگ آلیاژبشر این محصولات همچنین از فولاد آلیاژ با کیفیت بالا ساخته شده و برای تأمین نیازهای صنایع مختلف طراحی شده اند.
7. نتیجه گیری
در نتیجه ، روش اتصال فلنج های مفصلی از جنس استیل آلیاژ با لوله ها شامل جوشکاری انتهای خردبند دامنه به لوله ، نصب فلنج شل و استفاده از واشر برای مهر و موم بدون نشت است. این فلنج ها مزایای بسیاری از جمله انعطاف پذیری ، سهولت نصب و جداسازی و مقاومت در برابر خوردگی عالی را ارائه می دهند.
اگر در بازار فلنج های مشترک دامنه فولادی آلیاژ یا هر فلنج فولادی آلیاژی دیگر هستید ، در صورت تمایل با ما تماس بگیرید. ما خوشحال خواهیم شد که در مورد نیازهای شما بحث کنیم و نقل قول را در اختیار شما قرار دهیم. چه در حال کار بر روی یک پروژه کوچک یا یک نصب بزرگ صنعتی باشید ، ما محصولات و تخصص هایی را برای رفع نیازهای شما داریم. بیایید با هم کار کنیم تا بهترین راه حل برای سیستم لوله کشی خود را پیدا کنیم.
منابع
- "دفترچه لوله کشی" توسط Nayyar D. Desai
- "کتابچه راهنمای جوش" توسط انجمن جوشکاری آمریکا
