سلام! به عنوان تامین کننده فلنج های فولادی ضد زنگ، این امتیاز را داشته ام که از نزدیک با این قطعات ضروری آشنا شوم. فلنج های فولادی ضد زنگ در طیف گسترده ای از صنایع، از لوله کشی گرفته تا نفت و گاز، استفاده می شود و درک انواع مختلف آن می تواند یک تغییر دهنده برای پروژه های شما باشد. بنابراین، بیایید درست شیرجه بزنیم و انواع مختلف فلنج های فولادی ضد زنگ را بررسی کنیم.
فلنج گردن جوش
فلنج های گردن جوش یک انتخاب محبوب در کاربردهای فشار بالا و دمای بالا هستند. آنها یک هاب بلند و مخروطی دارند که باعث تقویت و کاهش تنش در اتصال جوش می شود. این طراحی باعث می شود تا در برابر خستگی بسیار مقاوم بوده و خطر نشتی را کاهش دهد. گردن بلند همچنین امکان تراز بهتر در هنگام جوشکاری را فراهم می کند و اتصال قوی و قابل اعتماد را تضمین می کند.
این فلنج ها معمولا در صنایع شیمیایی، پتروشیمی و تولید برق مورد استفاده قرار می گیرند. به عنوان مثال، در یک کارخانه شیمیایی، که در آن مواد خورنده تحت فشار بالا حمل میشوند، فلنجهای گردن جوش میتوانند در شرایط سخت مقاومت کنند و یکپارچگی خط لوله را حفظ کنند.
لغزش - روی فلنج ها
نصب فلنج های لغزنده نسبتا آسان است. آنها روی لوله می لغزند و سپس در داخل و خارج در جای خود جوش داده می شوند. این نوع فلنج نسبت به فلنج های گردن جوشی هزینه کمتری دارد و برای کاربردهای کم فشار مناسب است.
در سیستم های لوله کشی، فلنج های لغزنده اغلب مورد استفاده قرار می گیرند، زیرا می توان آنها را به سرعت نصب کرد و در زمان و هزینه های نیروی کار صرفه جویی کرد. آنها همچنین معمولاً در تصفیه خانه های آب یافت می شوند، جایی که فشار بسیار زیاد نیست.
فلنج های جوش سوکت
فلنج های جوش سوکت شبیه فلنج های لغزنده هستند، اما دارای یک سوکت هستند که لوله در آن وارد می شود. سپس لوله به فلنج جوش داده می شود. فلنج های جوش سوکت برای لوله های با قطر کوچک و کاربردهایی که جریان سیال باید صاف باشد ایده آل هستند.

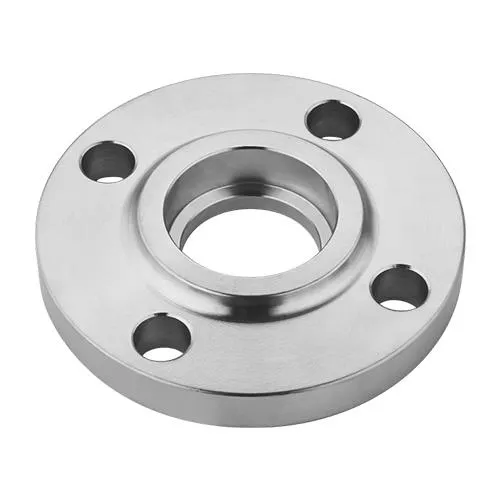

اگر به دنبال یکفلنج لوله فولادی جوشکاری سوکت JIS ضد زنگ، خواهید دید که راه حل عالی برای نیازهای خاص شما ارائه می دهد. این فلنج ها معمولاً در خطوط ابزار دقیق و سیستم های لوله کشی کوچک استفاده می شود.
فلنج های رزوه ای
فلنج های رزوه ای دارای رزوه های داخلی هستند که با رزوه های خارجی لوله مطابقت دارد. نصب آنها بدون نیاز به جوش آسان است، که آنها را به گزینه ای مناسب برای کاربردهایی که امکان جوشکاری یا عملی نیست تبدیل می کند.
با این حال، فلنج های رزوه ای به طور کلی به کاربردهای کم فشار و دمای پایین محدود می شوند. الففلنج رزوه ای از جنس استنلس استیل DINنمونه ای عالی از این نوع فلنج است. آنها اغلب در لوله کشی و کاربردهای صنعتی در مقیاس کوچک استفاده می شوند.
فلنج های کور
فلنج های کور برای آب بندی انتهای لوله استفاده می شود. آنها دهانه مرکزی ندارند، بنابراین جریان سیال را مسدود می کنند. فلنج های کور معمولاً در طول تعمیر و نگهداری یا آزمایش خط لوله استفاده می شوند، زیرا می توان آنها را به راحتی جدا کرد و مجدداً نصب کرد.
در سیستم خط لوله، می توان از فلنج های کور برای جداسازی بخشی از لوله برای بازرسی یا تعمیر استفاده کرد. آنها همچنین در مخازن ذخیره سازی برای بستن اتصالات استفاده نشده استفاده می شوند.
فلنج های مفصلی
فلنج های مفصل لپ از دو قسمت تشکیل شده اند: یک انتهای خرد و یک فلنج شل. انتهای خرد شده به لوله جوش داده می شود و فلنج شل می تواند در اطراف آن بچرخد. این طراحی باعث می شود تا پیچ ها در حین نصب آسان تراز شوند.
فلنج های لپ مفصل اغلب در سیستم هایی استفاده می شود که به جداسازی و مونتاژ مجدد مکرر نیاز است. آنها معمولاً در کارخانه های فرآوری مواد غذایی یافت می شوند، جایی که بهداشت و تمیز کردن آسان از عوامل مهم هستند.
فلنج های اوریفیس
فلنج های روزنه ای همراه با صفحات روزنه ای برای اندازه گیری سرعت جریان سیالات در خط لوله استفاده می شوند. آنها دارای سوراخ های مخصوص برای اتصالات فشار هستند که برای اندازه گیری افت فشار در سراسر صفحه روزنه استفاده می شود.
در صنعت نفت و گاز، فلنج های روزنه ای برای اندازه گیری دقیق جریان نفت خام، گاز طبیعی و سایر سیالات ضروری هستند. آنها به نظارت و کنترل فرآیندهای تولید و حمل و نقل کمک می کنند.
فلنج کور عینکی
فلنج کور عینکی ترکیبی از فلنج کور و اسپیسر است. آنها برای جداسازی بخشی از خط لوله در طول تعمیر و نگهداری یا زمانی که یک فرآیند خاص نیاز به تعطیلی دارد استفاده می شود. فلنج را می توان برای جلوگیری از جریان (با استفاده از قسمت کور) یا اجازه جریان (با استفاده از قسمت اسپیسر) چرخاند.
در کارخانههای شیمیایی، از فلنجهای کور عینک برای اطمینان از عدم نشت مواد خطرناک در طول عملیات تعمیر و نگهداری استفاده میشود. آنها یک لایه اضافی از ایمنی و کنترل را فراهم می کنند.
حلقه - نوع Joint Flanges
فلنج های مفصلی حلقه ای برای کاربردهای فشار بالا و دمای بالا طراحی شده اند. آنها از یک واشر حلقه فلزی برای ایجاد مهر و موم بین فلنج ها استفاده می کنند. واشر حلقه در یک شیار روی صفحه فلنج قرار می گیرد و هنگامی که پیچ ها سفت می شوند، واشر تغییر شکل می دهد تا یک مهر و موم محکم ایجاد شود.
در صنعت نفت و گاز، به ویژه در سکوهای دریایی، معمولاً از فلنج های مفصلی از نوع حلقه استفاده می شود زیرا می توانند در شرایط شدید فشار و دمای بالا مقاومت کنند.
فلنج گردن جوش داده شده برای کاربردهای خاص

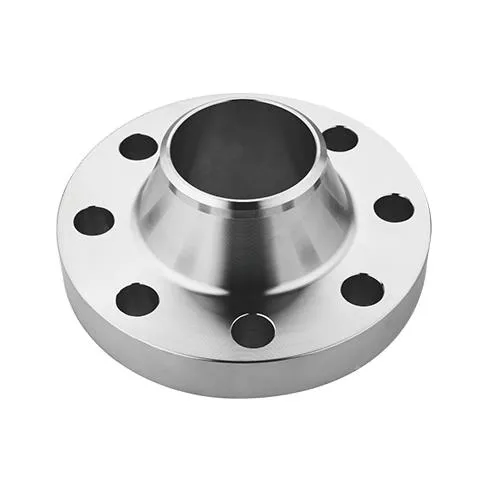

همچنین برخی از فلنج های گردنی جوش داده شده تخصصی مانندفلنج لوله فولادی جوش داده شده لب به لب JIS ضد زنگ. این فلنج ها برای مطابقت با استانداردها و الزامات خاص صنعت طراحی شده اند. آنها اغلب در کاربردهایی استفاده می شوند که دقت و قابلیت اطمینان بسیار مهم است، مانند صنایع هوافضا و هسته ای.
اکنون که درک خوبی از انواع مختلف فلنج های فولادی ضد زنگ دارید، برای انتخاب مناسب برای پروژه خود مجهزتر هستید. چه بر روی یک کار لوله کشی کوچک یا یک پروژه صنعتی در مقیاس بزرگ کار می کنید، نوع فلنجی که انتخاب می کنید می تواند تأثیر قابل توجهی بر عملکرد و طول عمر سیستم خط لوله شما داشته باشد.
اگر در بازار فلنج های فولادی ضد زنگ هستید، دوست دارم با شما گپ بزنم. ما می توانیم نیازهای خاص شما را مورد بحث قرار دهیم و راه حل مناسبی برای نیازهای شما پیدا کنیم. از تماس گرفتن و شروع گفتگو در مورد خرید خود دریغ نکنید.
مراجع
- ASME B16.5 - فلنج های لوله و اتصالات فلنج دار
- API 6A - مشخصات تجهیزات سرچاهی و درخت کریسمس
- استانداردهای DIN - استانداردهای صنعتی آلمان برای فلنج ها
