انواع مختلف صفحه فلنج فولاد کربنی چیست؟

به عنوان یک تامین کننده اختصاصی فلنج های فولاد کربنی، من این امتیاز را داشته ام که با این اجزای ضروری که نقش مهمی در صنایع مختلف دارند، از نزدیک کار کنم. فلنج های کربن فولادی در طیف متنوعی از انواع چهره وجود دارند که هر کدام برای برآوردن نیازها و کاربردهای خاص طراحی شده اند. در این وبلاگ، انواع مختلف فلنج های فولادی کربنی را بررسی می کنم و بینش های ارزشمندی را در اختیار شما قرار می دهم تا به شما در تصمیم گیری آگاهانه برای پروژه های خود کمک کنید.

فلنج های صفحه صاف (FF).

فلنج های صفحه تخت در بسیاری از کاربردها، به ویژه در مواردی که سطح صاف و یکدستی مورد نیاز است، یک انتخاب رایج است. صفحه صاف عمود بر سوراخ فلنج است و سطح آب بندی صافی را برای واشر فراهم می کند. این نوع چهره برای کاربردهای کم فشار و غیر بحرانی مانند سیستم های آب و هوا مناسب است.

یکی از مزایای کلیدی فلنج های صفحه تخت، سهولت نصب و نگهداری آنها است. سطح صاف تراز آسان را فراهم می کند و توزیع یکنواخت فشار را در سراسر واشر تضمین می کند. علاوه بر این، فلنج های صفحه صاف در مقایسه با سایر انواع چهره کمتر در معرض آسیب در هنگام جابجایی و نصب هستند.

با این حال، توجه به این نکته مهم است که فلنج های صفحه صاف برای کاربردهای فشار بالا یا مواردی که شامل مایعات خطرناک هستند مناسب نیستند. سطح صاف مهر و موم مثبت ایجاد نمی کند و خطر نشت تحت فشار یا لرزش بالا وجود دارد. در چنین مواردی، نوع متفاوت صورت ممکن است مناسب تر باشد.

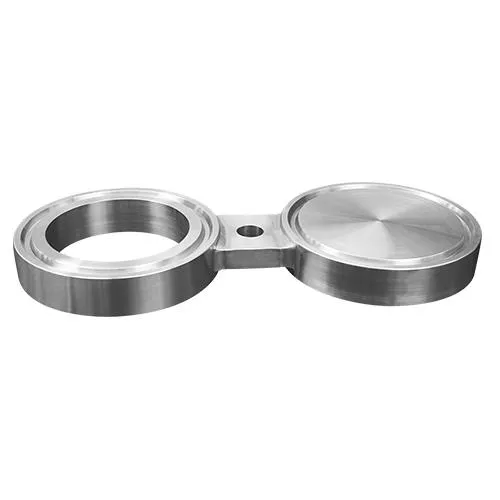

صفحه کور 8 کاراکتری کربن استیلنوعی فلنج صفحه صاف است که معمولاً برای مسدود کردن انتهای لوله یا شیر استفاده می شود. معمولاً در کاربردهایی استفاده می شود که جریان سیال باید به طور موقت یا دائم متوقف شود.

فلنج های صورت برجسته (RF).

فلنج های صورت برجسته پرمصرف ترین نوع فلنج فولاد کربنی هستند. آنها دارای یک سطح برجسته در اطراف سوراخ های پیچ هستند که سطح آب بندی بهتری برای واشر فراهم می کند. صورت برجسته کمک می کند تا فشار روی واشر متمرکز شود و مهر و موم موثرتری ایجاد کند.

فلنج های صورت برجسته برای طیف وسیعی از کاربردها از جمله سیستم های فشار بالا و دمای بالا مناسب هستند. آنها معمولاً در صنایع نفت و گاز، شیمیایی و تولید برق استفاده می شوند. طراحی صورت برجسته، مهر و موم قابل اعتماد را حتی در شرایط سخت تضمین می کند.

یکی از مزایای فلنج های صورت برجسته، تطبیق پذیری آنهاست. آنها را می توان با انواع مواد واشر بسته به نیازهای کاربردی خاص استفاده کرد. علاوه بر این، فلنج های صورت برجسته در اندازه های مختلف و درجه بندی فشار موجود هستند که آنها را برای طیف گسترده ای از اندازه های لوله و فشار سیستم مناسب می کند.

فلنج لوله فولادی کربنی JIS رزوه اینوعی فلنج صورت برجسته است که معمولاً در ژاپن و سایر کشورهایی که از استانداردهای JIS پیروی می کنند استفاده می شود. دارای یک اتصال رشته ای است که نصب و حذف آن را آسان می کند.

فلنج های صورت مشترک حلقه ای (RTJ).

فلنج های صورت مفصل حلقه برای کاربردهای فشار بالا و دمای بالا طراحی شده اند. آنها دارای یک شیار در اطراف سوراخ های پیچ هستند که برای قرار دادن واشر حلقه فلزی استفاده می شود. واشر حلقه فلزی مهر و موم مثبت را حتی در شرایط سخت ایجاد می کند.

فلنج های صورت مشترک حلقه ای معمولا در صنعت نفت و گاز، به ویژه در سکوها و پالایشگاه های دریایی استفاده می شود. آنها همچنین در کاربردهای دیگری که یکپارچگی مهر و موم بسیار مهم است، مانند تولید برق و پردازش شیمیایی استفاده می شود.

یکی از مزایای فلنج های فیس مفصل رینگ توانایی مقاومت در برابر فشار و دمای بالا است. واشر حلقه فلزی مهر و موم محکمی را فراهم می کند که از نشت جلوگیری می کند و ایمنی و قابلیت اطمینان سیستم را تضمین می کند. علاوه بر این، فلنج های صورت اتصال حلقه ای در مواد مختلف مانند فولاد ضد زنگ و فولاد آلیاژی برای برآوردن نیازهای خاص کاربرد موجود است.

فلنج های زبانه و شیار (T&G).

فلنج های زبانه و شیار به گونه ای طراحی شده اند که مهر و موم ایمن تر و قابل اطمینان تری ارائه دهند. آنها دارای یک زبانه در یک فلنج و یک شیار در فلنج دیگر هستند که برای ایجاد مهر و موم مثبت در کنار هم قرار می گیرند. طراحی زبانه و شیار به جلوگیری از فشرده شدن واشر تحت فشار کمک می کند و اتصال محکم و بدون نشتی را تضمین می کند.

فلنج های زبانه و شیار معمولاً در کاربردهایی استفاده می شوند که سیستم در معرض لرزش یا حرکت است. همچنین در کاربردهایی که واشر نیاز به تعویض مکرر دارد، استفاده می شود، زیرا طراحی زبانه و شیار نصب و جدا کردن واشر را آسان می کند.

یکی از مزایای فلنج های زبانه و شیار، توانایی آنها در ارائه یک مهر و موم مطمئن تر و مطمئن تر است. طراحی زبانه و شیار به جلوگیری از فشرده شدن واشر تحت فشار کمک می کند که خطر نشتی را کاهش می دهد. علاوه بر این، فلنج‌های زبانه و شیار در مواد و اندازه‌های مختلف موجود هستند که آنها را برای طیف گسترده‌ای از کاربردها مناسب می‌کند.

فلنج نر و ماده (M&F).

فلنج های نر و ماده شبیه فلنج های زبانه ای و شیاری هستند، اما به جای زبانه و شیار، سطح جفت گیری نر و ماده را دارند. فلنج نر دارای یک سطح برجسته است، در حالی که فلنج ماده دارای یک فرورفتگی متناظر است. فلنج های نر و ماده برای ایجاد مهر و موم مثبت در کنار هم قرار می گیرند.

فلنج های نر و مادگی معمولاً در کاربردهایی که سیستم در معرض فشار یا لرزش زیاد است استفاده می شود. آنها همچنین در کاربردهایی که واشر نیاز به تعویض مکرر دارند، استفاده می شود، زیرا طراحی نر و ماده باعث می شود نصب و برداشتن واشر آسان تر شود.

یکی از مزایای فلنج های نر و مادگی توانایی آنها در ارائه یک آب بندی مطمئن تر و مطمئن تر است. طراحی نر و ماده به جلوگیری از فشرده شدن واشر تحت فشار کمک می کند که خطر نشتی را کاهش می دهد. علاوه بر این، فلنج‌های نر و مادگی در مواد و اندازه‌های مختلف موجود هستند که آنها را برای طیف گسترده‌ای از کاربردها مناسب می‌کند.

نتیجه گیری

در نتیجه، فلنج‌های فولاد کربنی در انواع مختلف ظاهر می‌شوند که هر کدام برای برآوردن نیازها و کاربردهای خاص طراحی شده‌اند. چه در حال کار بر روی یک سیستم آب کم فشار یا یک خط لوله نفت و گاز با فشار بالا باشید، یک نوع فلنج فولادی کربنی وجود دارد که برای پروژه شما مناسب است.

من به عنوان تامین کننده فلنج های کربن فولادی، متعهد به ارائه محصولات با کیفیت و خدمات عالی به مشتریان خود هستم. اگر سؤالی دارید یا در انتخاب نوع فلنج فولاد کربنی مناسب برای پروژه خود نیاز به کمک دارید، لطفاً با من تماس بگیرید. خوشحال می شوم در انتخاب درست به شما کمک کنم.

اگر علاقه مند به خرید فلنج های کربن استیل هستید، توصیه می کنم با من تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. ما می توانیم با هم کار کنیم تا بهترین راه حل ها را برای پروژه های شما پیدا کنیم. همین امروز با من تماس بگیرید تا فرآیند تدارکات را شروع کنیم و مطمئن شویم که پروژه های شما به بهترین فلنج های کربن فولادی موجود مجهز هستند.

مراجع

• ASME B16.5 - فلنج های لوله و اتصالات فلنج دار
• API 6A - مشخصات تجهیزات سرچاهی و درخت کریسمس
• JIS B2220 - فلنج لوله فولادی
• EN 1092-1 - فلنج ها و اتصالات آنها - فلنج های دایره ای برای لوله ها، شیرها، اتصالات و لوازم جانبی، PN تعیین شده - قسمت 1: فلنج های فولادی.
