چگونه صافی فلنج جوشکاری سوکت ASME را بررسی کنیم؟

به عنوان تامین کننده قابل اعتماد فلنج های جوشکاری سوکت ASME، اطمینان از صاف بودن این اجزای حیاتی از اهمیت بالایی برخوردار است. در دنیای سیستم های لوله کشی صنعتی، صاف بودن فلنج ها به طور مستقیم بر یکپارچگی و عملکرد کلی سیستم تأثیر می گذارد. این پست وبلاگ به روش ها و اهمیت بررسی صافی فلنج های جوشکاری سوکت ASME می پردازد.

درک اهمیت صافی در فلنج های جوشکاری سوکت ASME

فلنج های جوشکاری سوکت ASME به طور گسترده در صنایع مختلف مانند نفت و گاز، شیمیایی و تولید برق استفاده می شود. این فلنج ها برای اتصال لوله ها و سایر تجهیزات به صورت ایمن و محکم طراحی شده اند. وقتی فلنج صاف نباشد، می تواند منجر به یک سری مشکلات شود. به عنوان مثال، فلنج های نامناسب می توانند باعث توزیع ناهموار تنش در هنگام نصب و بهره برداری شوند. این تنش ناهموار می تواند منجر به نشتی شود که نه تنها یک خطر ایمنی است بلکه می تواند منجر به خسارات مالی قابل توجهی به دلیل از دست دادن محصول و آسیب احتمالی به محیط اطراف شود.

علاوه بر این، فلنج های غیر مستقیم می توانند فرآیند نصب را دشوارتر و وقت گیرتر کنند. کارگران ممکن است برای تراز کردن فلنج ها به درستی مشکل داشته باشند، که می تواند زمان بندی پروژه را به تاخیر بیاندازد و هزینه های نیروی کار را افزایش دهد. بنابراین، بررسی صافی فلنج‌های جوشکاری سوکت ASME قبل از نصب، یک گام مهم در حصول اطمینان از یک سیستم لوله‌کشی صاف و قابل اعتماد است.

روش‌هایی برای بررسی صافی فلنج‌های جوشکاری سوکت ASME

بازرسی بصری

بازرسی بصری ساده ترین و اساسی ترین روش برای بررسی صافی فلنج ها است. این روش شامل بررسی بصری کامل سطح و لبه های فلنج است. به عنوان یک تامین کننده، ما به پرسنل کنترل کیفیت خود آموزش می دهیم تا به دنبال علائم آشکار اعوجاج مانند تاب برداشتن یا خم شدن باشند. ما از دوربین های با وضوح بالا و نور مناسب استفاده می کنیم تا اطمینان حاصل کنیم که حتی کوچکترین بی نظمی ها قابل تشخیص است.

در طول بازرسی بصری، قطر بیرونی فلنج، قطر داخلی و صافی سطح جفت را بررسی می کنیم. هر گونه فرورفتگی، خراش یا ناهمواری قابل مشاهده می تواند نشان دهنده مشکلات بالقوه صافی باشد. اگر فلنج در بازرسی بصری ناموفق باشد، فوراً برای آزمایش بیشتر کنار گذاشته می شود یا رد می شود.

استفاده از Straightedge

صافی یک ابزار ساده و در عین حال موثر برای بررسی صافی فلنج های جوشکاری سوکت ASME است. برای استفاده از صافی، آن را در امتداد سطح فلنج، چه روی قطر بیرونی یا سطح جفت گیری قرار می دهیم. سپس به دنبال هر شکافی بین راسته و فلنج می گردیم. در صورت وجود شکاف به این معنی است که فلنج صاف نیست.

ما معمولاً از خطوط مستقیم ساخته شده با درجه دقت بالایی استفاده می کنیم. خط مستقیم باید به اندازه ای باشد که بخش قابل توجهی از سطح فلنج را بپوشاند تا از بررسی جامع اطمینان حاصل شود. به عنوان مثال، برای فلنج های بزرگتر، ممکن است از یک خط مستقیم استفاده کنیم که حداقل نصف قطر فلنج باشد.

اندازه گیری نشانگر شماره گیری

نشانگر شماره گیری ابزار دقیق تری برای اندازه گیری صافی فلنج ها است. این ابزار می تواند تغییرات کوچک در سطح فلنج را با دقت بالا اندازه گیری کند. برای استفاده از نشانگر شماره گیری، ابتدا آن را روی یک پایه ثابت نصب می کنیم. سپس فلنج را روی یک سطح صاف قرار می دهیم و به آرامی نشانگر صفحه را در امتداد سطح فلنج حرکت می دهیم.

نشانگر شماره گیری میزان انحراف از یک خط مستقیم را نشان می دهد. ما چندین اندازه گیری را در نقاط مختلف فلنج انجام می دهیم تا تصویری کامل از صاف بودن آن بدست آوریم. اگر انحراف از تلورانس مجاز تعیین شده توسط استانداردهای ASME بیشتر شود، فلنج غیر منطبق در نظر گرفته می شود.

سیستم های تراز لیزری

سیستم های تراز لیزری پیشرفته ترین روش برای بررسی صافی فلنج های جوشکاری سوکت ASME هستند. این سیستم ها از لیزر برای ایجاد یک خط مرجع دقیق استفاده می کنند. فلنج را در مسیر پرتو لیزر قرار می دهیم و انعکاس لیزر را از سطح فلنج اندازه می گیریم.

سیستم هم ترازی لیزری می تواند حتی کوچکترین انحراف از صافی را تشخیص دهد. داده‌های بلادرنگ را ارائه می‌کند و می‌تواند گزارش‌های دقیقی در مورد صاف بودن فلنج ایجاد کند. این روش به ویژه برای کاربردهای با دقت بالا که در آن حتی مسائل جزئی صافی می تواند تأثیر قابل توجهی بر عملکرد سیستم داشته باشد مفید است.

استانداردها و تلورانس های صنعت برای صافی فلنج

انجمن مهندسین مکانیک آمریکا (ASME) استانداردهای سختگیرانه ای را برای صاف بودن فلنج ها ایجاد کرده است. این استانداردها تضمین می کنند که فلنج ها معیارهای کیفیت و عملکرد مورد نیاز را برآورده می کنند. تحمل مجاز برای صافی به اندازه و کاربرد فلنج بستگی دارد.

به عنوان مثال، در کاربردهای صنعتی عمومی، انحراف مجاز از صافی ممکن است در عرض چند هزارم اینچ باشد. با این حال، در کاربردهای حیاتی تر، مانند نیروگاه های هسته ای یا خطوط لوله فشار بالا، تحمل ممکن است حتی کمتر باشد. به عنوان یک تامین کننده، ما متعهد به رعایت این استانداردها هستیم و اطمینان حاصل می کنیم که تمام فلنج های جوشکاری سوکت ASME ما از تلورانس های لازم برخوردار هستند یا از آنها فراتر می روند.

تاثیر صافی بر عملکرد فلنج

صاف بودن فلنج های جوشکاری سوکت ASME تأثیر مستقیمی بر عملکرد آنها دارد. فلنج مستقیم، مهر و موم مناسب بین فلنج و جزء جفت را تضمین می کند. هنگامی که فلنج صاف است، واشر را می توان به طور یکنواخت فشرده کرد، که خطر نشتی را کاهش می دهد.

علاوه بر این، فلنج های مستقیم می توانند فشار و دمای بالاتری را تحمل کنند. توزیع ناهموار تنش ناشی از فلنج های غیر مستقیم می تواند منجر به خرابی زودرس فلنج یا واشر شود. این می تواند منجر به خرابی سیستم، تعمیرات پرهزینه و خطرات احتمالی ایمنی شود.

محصولات فلنج مرتبط

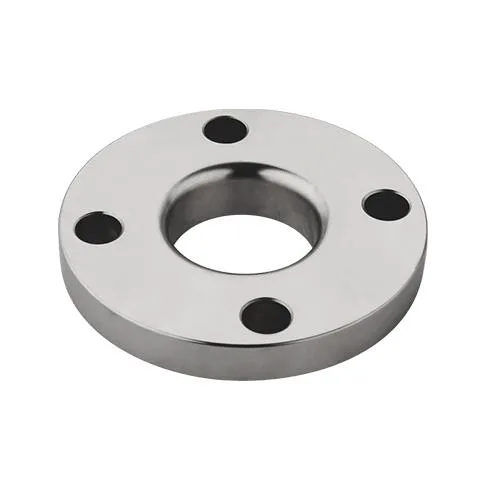

علاوه بر فلنج‌های جوشکاری سوکت ASME، طیف گسترده‌ای از محصولات فلنج دیگر مانندفلنج شل DIN PN،ASME Lap Joint Flange، وپوشش فلنج ASME. این محصولات همچنین مشمول اقدامات کنترل کیفی دقیقی هستند تا از صاف بودن و عملکرد کلی آنها اطمینان حاصل شود.

نتیجه گیری

بررسی صافی فلنج های جوشکاری سوکت ASME یک فرآیند حیاتی است که قابلیت اطمینان و ایمنی سیستم های لوله کشی صنعتی را تضمین می کند. به عنوان یک تامین کننده، ما به ارائه فلنج های با کیفیت بالا که مطابق با سخت ترین استانداردهای صنعت هستند، اختصاص یافته ایم. با استفاده از ترکیبی از بازرسی بصری، اندازه‌گیری مستقیم، اندازه‌گیری نشانگر شماره‌گیر و سیستم‌های تراز لیزری، می‌توانیم صاف بودن فلنج‌های خود را به دقت ارزیابی کنیم.

اگر در بازار فلنج‌های جوشی سوکت ASME یا هر یک از محصولات فلنج دیگر ما هستید، از شما دعوت می‌کنیم تا برای بحث دقیق در مورد نیازهای خود با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در یافتن فلنج های مناسب برای برنامه شما کمک کند.

مراجع

• استانداردهای انجمن مهندسین مکانیک آمریکا (ASME) برای فلنج ها.
• بهترین شیوه های صنعت برای بازرسی فلنج و کنترل کیفیت.
