به عنوان یک تامین کننده قابل اعتماد فلنج های مفصلی ASME، اغلب با سوالاتی در مورد مناسب بودن این فلنج ها برای کاربردهای دریایی مواجه می شوم. در این پست وبلاگ، جنبههای فنی، مزایا و محدودیتهای استفاده از فلنجهای ASME Lap Joint Flanges در محیطهای سخت دریایی را بررسی خواهم کرد.
آشنایی با ASME Lap Joint Flanges
فلنج های ASME Lap Joint Flanges نوعی فلنج هستند که از دو قسمت تشکیل شده است: فلنج شل و انتهای اتصال لبه. فلنج شل می تواند آزادانه در اطراف انتهای خرد که به لوله جوش داده شده است بچرخد. این طراحی امکان تراز آسان در هنگام نصب را فراهم می کند و از نظر موقعیت سوراخ پیچ انعطاف پذیری را فراهم می کند. فلنج ها مطابق با استانداردهای تعیین شده توسط انجمن مهندسین مکانیک آمریکا (ASME) تولید می شوند و عملکردی با کیفیت بالا و سازگار را تضمین می کنند.
الزامات فنی در کاربردهای دریایی
محیط دریایی بسیار خشن است که با رطوبت بالا، خوردگی آب شور و بارهای دینامیکی مشخص می شود. فلنج های مورد استفاده در کاربردهای دریایی باید الزامات فنی دقیق را برآورده کنند. آنها باید مقاومت در برابر خوردگی عالی داشته باشند تا در برابر اثرات خورنده آب شور مقاومت کنند. علاوه بر این، آنها باید بتوانند فشارها و ارتعاشات ناشی از حرکت کشتی و عملکرد تجهیزات دریایی را تحمل کنند.
مقاومت در برابر خوردگی
یکی از نگرانی های اولیه در کاربردهای دریایی، خوردگی است. آب شور بسیار خورنده است و هر جزء فلزی که در معرض آن قرار گیرد در خطر تخریب قرار دارد. فلنج های ASME Lap Joint Flanges را می توان از مواد مختلفی از جمله فولاد ضد زنگ، فولاد کربنی و فولاد آلیاژی ساخت. فولاد ضد زنگ، به ویژه، به دلیل وجود کروم، که یک لایه اکسید غیرفعال را روی سطح فلز تشکیل می دهد، مقاومت بسیار خوبی در برابر خوردگی ارائه می دهد و از آن در برابر خوردگی بیشتر محافظت می کند. به عنوان مثال، گریدهایی مانند فولاد ضد زنگ 316L به دلیل مقاومت بالا در برابر خوردگی حفره ای و شکافی در محیط های آب شور معمولاً در کاربردهای دریایی استفاده می شوند.
فشار و ظرفیت بار
سیستم های دریایی اغلب تحت فشارهای بالا کار می کنند، به ویژه در مناطقی مانند سیستم های خنک کننده موتور، سیستم های هیدرولیک و لوله کشی برای سوخت و آب. فلنج های ASME Lap Joint Flanges برای تحمل طیف وسیعی از فشارها بسته به اندازه، جنس و درجه بندی آنها طراحی شده اند. فلنج ها بر اساس استانداردهای ASME درجه بندی می شوند که حداکثر فشار کاری مجاز در دماهای مختلف را مشخص می کند. این تضمین می کند که آنها می توانند با خیال راحت در برابر فشارهایی که در کاربردهای دریایی با آن مواجه می شوند مقاومت کنند.
فلنج های دریایی علاوه بر فشار، باید بارهای دینامیکی ناشی از حرکت کشتی را نیز تحمل کنند. این بارها می توانند شامل ارتعاشات، ضربه ها و ممان های خمشی باشند. طراحی ASME Lap Joint Flanges با فلنج شل و پیکربندی انتهایی آن، انعطاف پذیری زیادی را برای جذب این بارها فراهم می کند و خطر خرابی فلنج را کاهش می دهد.
نصب و نگهداری
یکی دیگر از مزایای استفاده از ASME Lap Joint Flanges در کاربردهای دریایی، سهولت نصب و نگهداری آنها است. فلنج شل را می توان به راحتی چرخاند تا سوراخ های پیچ را تراز کند که فرآیند نصب را به خصوص در فضاهای محدود ساده می کند. این امر به ویژه در کشتیهای دریایی که فضا اغلب محدود است، اهمیت دارد.
تعمیر و نگهداری نیز نسبتاً ساده است. اگر فلنج نیاز به تعویض یا تعمیر داشته باشد، فلنج شل را می توان بدون ایجاد مزاحمت برای لوله یا انتهای خرد جدا کرد. این امر باعث کاهش زمان توقف و هزینه های تعمیر و نگهداری می شود که از عوامل بسیار مهم در صنعت دریایی هستند.
محدودیت ها
ASME Lap Joint Flanges علیرغم مزایای فراوانی که دارند، محدودیت هایی نیز در کاربردهای دریایی دارند. یکی از محدودیت های اصلی، استحکام نسبتاً کمتر آنها در مقایسه با برخی از انواع دیگر فلنج ها مانند فلنج های گردن جوش است. طراحی فلنج شل به این معنی است که اتصال بین فلنج و لوله به اندازه اتصال جوشی سفت و سخت نیست، که ممکن است در شرایط سخت باعث کاهش کمی فشار - ظرفیت نگهداری شود.
محدودیت دیگر احتمال نشتی است. اتصال بین فلنج شل و انتهای خرد به یک واشر برای آب بندی متکی است. اگر واشر به درستی نصب یا نگهداری نشود، میتواند منجر به نشتی شود که در کاربردهای دریایی، بهویژه هنگام برخورد با مایعات خطرناک مانند سوخت یا مواد شیمیایی، یک مسئله جدی است.
مقایسه با سایر انواع فلنج

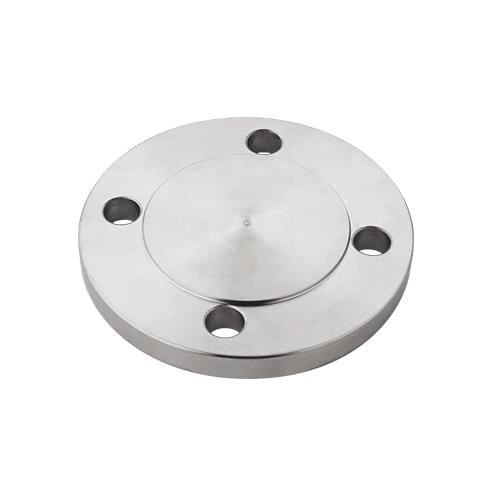

هنگام در نظر گرفتن فلنج ها برای کاربردهای دریایی، مقایسه فلنج های ASME Lap Joint Flanges با سایر انواع فلنج ها مهم است. به عنوان مثال،فلنج پوشش DIN PNنوع دیگری از فلنج است که معمولاً در کاربردهای صنعتی استفاده می شود. فلنج های پوششی DIN PN مطابق با استانداردهای آلمانی طراحی شده اند و به دلیل استحکام و مقاومت در برابر فشار بالا شناخته شده اند. با این حال، نصب و نگهداری آنها در مقایسه با ASME Lap Joint Flanges به دلیل طراحی سفت ترشان، ممکن است دشوارتر باشد.
فلنج لوله فولادی با قطر بزرگ DINبرای سیستم های لوله کشی با قطر بزرگ مناسب است. این فلنجها برای تحمل فشارهای بالا و بارهای زیاد طراحی شدهاند، اما ممکن است گرانتر و سنگینتر از ASME Lap Joint Flanges باشند.
پوشش فلنج ASMEبرای محافظت از سطح فلنج و جلوگیری از آلودگی استفاده می شود. در حالی که این یک نوع فلنج اتصال مانند لبه اتصال لبه نیست، میتوان آن را همراه با ASME Lap Joint Flanges برای افزایش عملکرد کلی و دوام سیستم لولهکشی در کاربردهای دریایی استفاده کرد.
نتیجه گیری
در خاتمه، فلنج های ASME Lap Joint Flanges را می توان در کاربردهای دریایی استفاده کرد، مشروط بر اینکه محدودیت های آنها به دقت در نظر گرفته شود و اقدامات مناسب برای رفع آنها انجام شود. مقاومت در برابر خوردگی، ظرفیت فشار و بار، سهولت نصب و نگهداری آنها را به گزینه ای مناسب برای بسیاری از سیستم های لوله کشی دریایی تبدیل می کند. با این حال، برای کاربردهایی که به استحکام و نشتی بسیار بالا نیاز است، سایر انواع فلنج ممکن است مناسبتر باشند.
اگر درگیر یک پروژه دریایی هستید و در حال بررسی استفاده از فلنج های ASME Lap Joint Flanges هستید، توصیه می کنم برای بحث بیشتر با من تماس بگیرید. من میتوانم اطلاعات دقیقی درباره محصولاتمان، از جمله گزینههای مواد، اندازهها و رتبهبندیها در اختیار شما بگذارم. همچنین خوشحالم که به شما در انتخاب مناسب ترین فلنج برای برنامه خاص خود کمک کنم. بیایید با هم کار کنیم تا موفقیت پروژه دریایی شما را تضمین کنیم.
مراجع
- استاندارد ASME B16.5 برای فلنج های لوله و اتصالات فلنجی
- راهنمای مهندسی دریایی، نسخه های مختلف
- کتابچه راهنمای خوردگی برای کاربردهای دریایی، صنعت - انتشارات خاص
